Bevestigingsbeugel met computer en kabels

PDF – 279,2 KB 72 downloads

Download

VGA Stekker

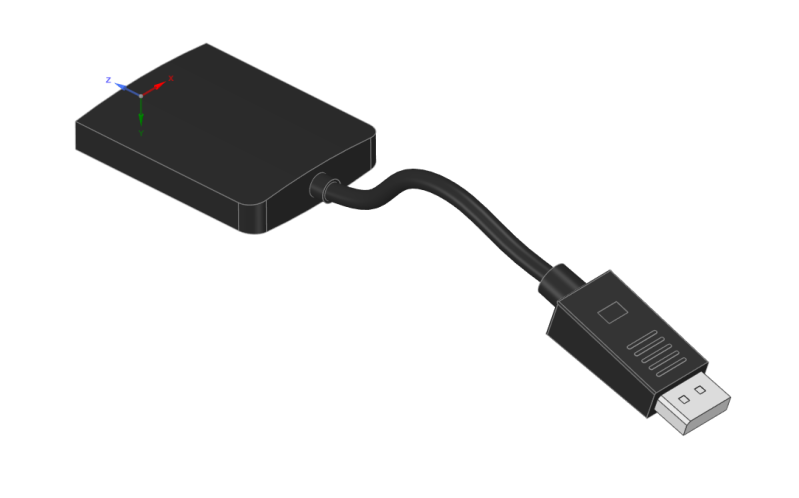

DELTACO DP-HDMI 42

Ik heb deze stekkers nagetekend om het tekenprogramma SpaceClaim beter te leren kennen. Ook is het handig om te zien hoeveel ruimte er achter de computer nodig is.

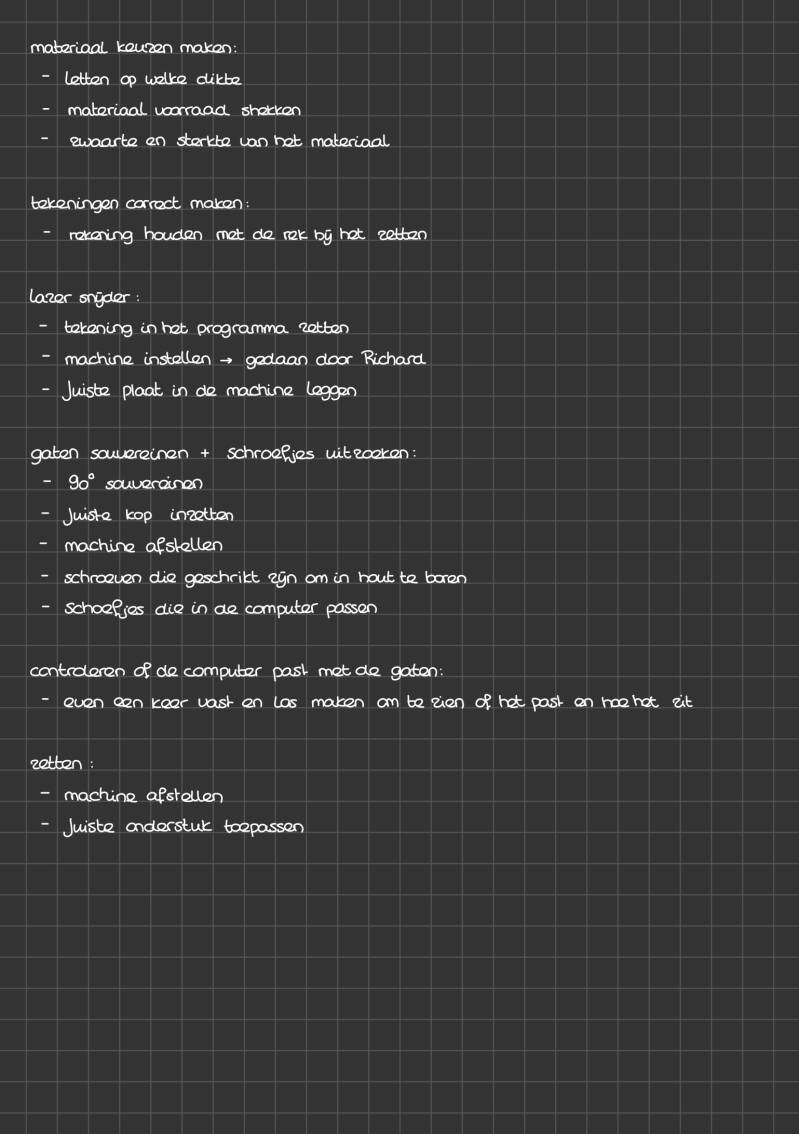

Stappen plan productie bevestigingsbeugel computer

Bewerkingsprocessen

niet-verspanende bewerkingen
Knippen	materiaal met een mes/schaar op maat maken/afkorten
Ponsen	materiaal in een bepaalde vorm/afmetingen uit meteriaal 'knippen'
Zetten/buigen/kanten	materiaal in een bepaalde vorm buigen
Walsen	materiaal met een roternde beweging vervormen in een ronde vorm
Lassen	meteriaal verbinden door onder hoge temparatuur smeltbad te maken
Laseren	materiaal in een bepaalde vorm/afmetingen snijden d.m.v. een geconcentreerde laserstraal
Smeden	materiaal verbinden en vervormen door een persbeweging (hameren) na verhitting
3D printen	materiaal 'stapelen' en samensmelten tot een product
Cladden	materiaal toevoegen t.b.v. reparatie of aanbrengen van een slijtlaag
Solderen	materiaal verbinden door samensmelting

verspanende bewerkingen
Boren	met een roterend gereedschap een gat maken
Fresen	met een roterend gereedschap een contour of oppervlakte te maken/bewerken
Draaien	met een roterend materiaal het product bewerken
Slijpen	met zowel een roterend gereedschap als een bewegend product een nauwkeurige berwerking maken
Brootsen	met een lineaire beweging schroefdraad snijden
Tappen	d.m.v. een roterende beweging schroefdraad snijden
Vijlen	een vorm van slijpen, echter met handgereedschap
Schuren	met schuurpapier een bepaald oppervlakte bewerken
Zagen	materiaal bewerken (meestal afkorten) door een snede te maken
